Отвод электросварной

Отвод электросварной торговой марки Elofit производится только из полиэтилена высокого качества марки ПЭ100 и служит для устройства изменения направления при строительстве трубопроводов из ПНД. Причем, будущие трубопроводы могут предназначаться как для питьевой или технической воды, так и для транспортировки жидких газов, других химических жидких или газообразных веществ к которым стоек полиэтилен.

Система электрофузионной сварки с открытым нагревательным элементом, применяемая при производстве отводов, позволяет соединять трубы с различными марками полиэтилена (ПЭ80 и ПЭ100). А универсальная система штрихового кода с 24-мя цифрами, делает этот процесс автоматизированным, обеспечивая надежное соединение трубопроводов с гарантией минимум 20 лет.

Сварочные работы должны производиться только специально обученным и прошедшим аттестацию персоналом при соблюдении всех мер по технике безопасности. Все электросварные отводы ELOFIT должены храниться в оригинальной упаковке до момента его монтажа, так как пыль, грязь, масла, или вода могут испортить незащищенный нагревательный элемент

Отвод электросварной выпускается в трех конфигурациях, благодаря чему, можно устроить поворот будущего трубопровода с необходимым углом направления. Отводы бывают с поворотом 90 градусов, 45 градусов, 30 градусов.

Отвод электросварной 90 градусов

  • Рабочее давление: 10 bar Газ - 16 bar Вода
  • SDR 11
  • Тип полиэтилена: PE100

Отвод электросварной  с углом поворота 90 градусов, позволяет устроить поворот трубопровода под прямым углом. Нагревательная спираль отвода имеет открытый тип, благодаря чему, обеспечивается максимальный прогрев всей поверхности свариваемых частей и создать единый элемент трубы и фитинга.

Вся информация о параметрах сварки, времени, напряжении и силы тока, зашифрована в специальном штрих-коде на наклейке, расположенной на поверхности отвода. Штрих-код является универсальным для считывания сканером сварочного аппарата любого производителя. Штрих-код также может вводиться в ручном режиме, если у аппарат отсутствует сканер или штрих-код не читается. После ввода всех цифр  в правильном порядке, аппарат автоматически настроится на проведение сварочного процесса и будет готов все сделать самостоятельно с выдержкой всех параметров сварки.

Отвод электросварной 90 градусов диаметром 20-25 мм

Артикул Диаметр, мм Упаковка, шт Вес, кг Объем, м3 Dn, мм D, мм L1, мм L2, мм L, мм H, мм
12EGEM020 20 30 0,073 0,0006 20 32 34 50,5 52 95,5
12EGEM025 25 30 0,085 0,0006 25 37 37 54 57 102

Отвод электросварной 90 градусов диаметром 32-225 мм

Артикул Диаметр, мм Упаковка, шт Вес, кг Объем, м3 Dn, мм D, мм L1, мм L2, мм L, мм H, мм
12EGEM032 32 20 0,115 0,0008 32 45 34 57,5 64 80
12EGEM040 40 20 0,160 0,0008 40 53 41 65 73 91,5
12EGEM050 50 30 0,203 0,0012 50 65 48 77 84 109,5
12EGEM063 63 20 0,327 0,0018 63 78 53 88 100 129
12EGEM075 75 6 0,492 0,0028 75 90 58 97 110 142
12EGEM090 90 14 1,068 0,0057 90 115 78 119 133 176
12EGEM110 110 10 1,143 0,0080 110 139 83 144 164 214
12EGEM125 125 8 1,994 0,0100 125 158 85 157,5 180 237
12EGEM160 160 8 4,275 0,0270 160 192 90 173 208,5 269
12EGEM180 180 5 6,450 0,0432 180 208 112 185 225 289
12EGEM200 200 5 6,450 0,0432 200 230 125 205 250 320
12EGEM225 225 4 10,925 0,0540 225 260 122 220 280 350

Отвод электросварной 45 градусов

  • Рабочее давление: 10 bar Газ - 16 bar Вода
  • SDR 11
  • Тип полиэтилена: PE100

Отвод 45 градусов  ELOFIT разработан для строительства поворота трубы на угол 45 градусов. Система электрофузионной сварки позволяет соединять трубы с различными марками полиэтилена (ПЭ80 и ПЭ100).

При прведении сварочных работ с использованием отвода c закладным электронагревателем, используется универсальная система штрихового кода с 24 цифрами. Сварочные работы должны производиться только специально обученным и прошедшим аттестацию персоналом при соблюдении всех мер по технике безопасности.

Отвод 45 градусов электросварной ELOFIT должен храниться в оригинальной упаковке до момента его монтажа, так как пыль, грязь, масла, или вода могут испортить незащищенный нагревательный элемент.

Отвод электросварной 45 градусов диаметром 32-225 мм

Артикул Диаметр, мм Упаковка, шт Вес, кг Объем, м3 Dn, мм D, мм L1, мм L2, мм L, мм H, мм
12ECEM032 32 30 0,103 0,0006 32 45 36 46,5 64,5 94
12ECEM040 40 20 0,158 0,0008 40 55 41 53,5 75 109
12ECEM050 50 16 0,225 0,0011 50 65 48 62,5 83 128
12ECEM063 63 8 0,313 0,0011 63 80 53 68 100 147
12ECEM075 75 6 0,467 0,0028 75 95 60 81 113 169
12ECEM090 90 20 0,895 0,0040 90 119 70 99 134 208
12ECEM110 110 12 1,225 0,0067 110 137 83 114 161,5 241
12ECEM125 125 8 1,856 0,0100 125 170 85 122 157 246
12ECEM160 160 10 3,380 0,0216 160 192 90 134 208,5 296
12ECEM180 180 6 4,583 0,0360 180 215 106 160 240 340
12ECEM200 200 6 5,983 0,0360 200 240 121 185 260 390
12ECEM225 225 4 8,625 0,0540 225 260 136 200 282 420

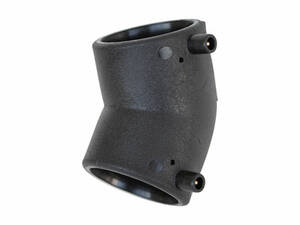

Отвод электросварной 30 градусов

  • Рабочее давление: 10 bar Газ - 16 bar Вода
  • SDR 11
  • Тип полиэтилена: PE100

Отвод 30 градусов  ELOFIT разработан для строительства отвода трубопроводных систем из полиэтиленовых труб при монтаже поворота в системах труб, предназначенных для транспортировки жидких газов, технической или питьевой воды, других химических жидких или газообразных веществ к которым стоек полиэтилен. Система электрофузионной сварки позволяет соединять трубы с различными марками полиэтилена (ПЭ80 и ПЭ100). При проведении сварочных работ с использованием  отвода закладного используется универсальная система штрихового кода с 24 цифрами.

Сварочные работы должны производиться только специально обученным и прошедшим аттестацию персоналом при соблюдении всех мер по технике безопасности. Отвод ПНД 30 электросварной ELOFIT должен храниться в оригинальной упаковке до момента его монтажа, так как пыль, грязь, масла, или вода могут испортить незащищенный нагревательный элемент.

Отвод электросварной 30 градусов диаметром 90-160 мм

Артикул Диаметр, мм Упаковка, шт Вес, кг Объем, м3 Dn, мм D, мм L1, мм L2, мм L, мм H, мм
12ECEM30090 90 20 0,688 0,0040 90 119,2 70 93,6 134 209
12ECEM30110 110 12 1,050 0,0067 110 134 83 107 154 233
12ECEM30125 125 8 1,438 0,0100 125 159,4 88,6 114,5 172,5 264,5
12ECEM30160 160 14 2,714 0,0154 160 192 87 124 208,5 279
О компании
ELOFIT - это продукт Итальянской компании NUPIGECO S.p.A., производящая продукцию для воды, газа, бензина, производственных прикладных систем, водопроводных систем и отопления из самых современных полимерных материалов, успешно реализующихся по всему миру.
