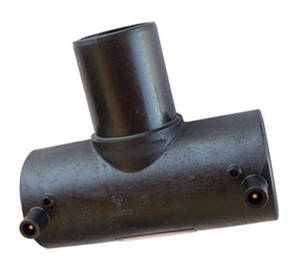

Тройник электросварной

  • Рабочее давление: 10 bar Газ - 16 bar вода,
  • SDR: 11
  • Полиэтилен: PE100

Тройник электросварной ELOFIT разработан и предназначен для строительства разветвлений трубопроводных систем из полиэтиленовых труб, при транспортировке жидких газов, технической или питьевой воды, других химических жидких или газообразных веществ к которым стоек полиэтилен.

Конструктивно тройник электросварной сделан таким образом, что спираль нагревательного элемента расположена только с двух сторон тройника, по прямому ходу основной трубы, а третья сторона, предназначенная для подсоединения третьей трубы, выполнена в виде гладко литого конца ("спигота").

Благодаря такой конструкции, третья труба к тройнику может присоединяться при помощи электросварной муфты, отвода или перехода на другой диаметр. Данная конструкция тройника облегчает монтажные работы при строительстве трубопроводов, оставляя выбор конфигурации трубопровода за проектировщиками монтажниками.

Система электрофузионной сварки с открытой спиралью, позволяет соединять трубы с различными марками полиэтилена (ПЭ80 и ПЭ100). Каждый тройник имеет на своей поверхности наклейку со специальным штрих-кодом, в котором используется универсальная система кода с 24 цифрами. Данная система кодирования сварочных параметров распознается любыми электромуфтовыми сварочными аппаратами разных производителей. Причем, это могут быть аппараты, производящие работы как в полностью автоматическом режиме, т.е. имеющие сканер, так и с ручным вводом параметров при подготовке аппарата к работе с тройником.

Хотя весь процесс сварки тройника и трубы производится в автоматическом режиме, сварочные работы должны производиться только специально обученным и прошедшим аттестацию персоналом при соблюдении всех мер по технике безопасности и пошаговой подготовке поверхностей трубы и фитинга.

Тройник ПНД электросварной ELOFIT должен храниться в оригинальной упаковке до момента его монтажа, так как пыль, грязь, масла, или вода могут испортить незащищенный нагревательный элемент. Весь процесс сварки должен производиться согласно общим правила проведения сварочных работ с использованием электросварных фитингов.

Тройник электросварной диаметром 20-200 мм

Артикул Диаметр, мм Упаковка, шт Вес, кг Объем, м3 Dn1, мм Dn2, мм S, мм D, мм L1, мм L2, мм L3, мм L, мм H1, мм H, мм
12ETCE020 20 40 0,076 0,0004 20 20 3 32 37,5 46 52 45 66,5 83
12ETCE025 25 30 0,095 0,0006 25 25 3 37 37,5 46 57 50 68,5 87
12ETCE032 32 25 0,120 0,0007 32 32 3 44 37,5 47 64 55 75 96,5
12ETCE040 40 16 0,191 0,0011 40 40 3,7 54 44 54 74 66,5 84 111
12ETCE050 50 20 0,287 0,0018 50 50 4,6 65 46,5 61 85 76,5 100 133,5
12ETCE063 63 12 0,525 0,0028 63 63 5,8 80 57 68 99 90 115 156
12ETCE075 75 4 0,725 0,0042 75 75 6,8 95 58 72 112 98 130 178
12ETCE110 110 7 1,864 0,0114 110 110 10 139 83 88,5 156,5 144 177 247
12ETCE125 125 5 2,590 0,0160 125 125 11,4 158 88 94 174 157,5 191,5 270
12ETCE160 160 8 3,688 0,0270 160 160 14,6 190 87 105 201,5 151 208 303
12ETCE180 180 4 6,825 0,0540 180 180 16,4 210 92 105 230 165 245 350
12ETCE200 200 4 9,175 0,0540 200 200 18,2 235 115 115 250 195 245 375

Тройник электросварной диаметром 225 мм

Артикул Диаметр, мм Упаковка, шт Вес, кг Объем, м3 Dn1, мм Dn2, мм S, мм D, мм L1, мм L2, мм L, мм H1, мм H, мм
12ETCE225 225 3 21,167 0,1696 225 225 20,5 274 124 125 342 275 412

Тройник электросварной 3-х сторонний диаметром 90 мм

Артикул Диаметр, мм Упаковка, шт Вес, кг Объем, м3 Dn, мм D, мм L1, мм L2, мм L, мм H1, мм H, мм
12ETE090 90 10 1,390 0,0080 90 118 67,5 134 120 120 182

Тройник переходной электросварной

  • Рабочее давление: 10 bar Газ - 16 bar вода,
  • SDR: 11
  • Полиэтилен: PE100

Тройник переходной электросварной ELOFIT разработан для строительства отвода второстепенной трубопроводной системы от основной с переходом на меньший диаметр в системах труб, предназначенных для транспортировки жидких газов, технической или питьевой воды, других химических жидких или газообразных веществ к которым стоек полиэтилен. Система электрофузионной сварки позволяет соединять трубы с различными марками полиэтилена (ПЭ80 и ПЭ100). При прведении сварочных работ с использованием тройника редукционного электросварного ELOFIT, используется универсальная система штрихового кода с 24 цифрами. Сварочные работы должны производиться только специально обученным и прошедшим аттестацию персоналом при соблюдении всех мер по технике безопасности. Тройник переходной сварной ELOFIT должен храниться в оригинальной упаковке до момента его монтажа. Тройник редукцтонный электросварной не должен храниться без упаковки, так как пыль, грязь, масла, или вода могут испортить незащищенный нагревательный элемент. Весь процесс сварки должен производиться согласно общим правила проведения сварочных работ с использованием электросварных фитингов.

Тройник электросварной переходной диаметром 32-20 160-125 мм

Артикул Диаметр, мм Упаковка, шт Вес, кг Объем, м3 Dn1, мм Dn2, мм S, мм D, мм L1, мм L2, мм L3, мм L, мм H1, мм H, мм
12ETER6332 63x32 8 0,120 0,0008 63 32 3 81 57 50 99 90 94 134,5
12ETER1163 110х63 8 1,594 0,0100 110 63 5,8 140 83 68,5 156,5 144 150 220
12ETER1190 110х90 8 1,725 0,0100 110 90 8,2 140 83 88,5 156,5 144 170 240
12ETER1263 125х63 6 2,200 0,0133 125 63 5,8 159 88 68,5 174 157,5 162 241,5
12ETER1290 125х90 6 2,333 0,0133 125 90 8,2 159 88 88,5 174 157,5 182 261,5
12ETER1211 125х110 6 2,433 0,0133 125 110 10 159 88 88,5 174 157,5 182 261,5
12ETER1663 160х63 10 3,000 0,0216 160 63 5,8 195 90 78,5 206 155 185 283
12ETER1690 160х90 10 2,880 0,0216 160 90 8,2 195 90 83,5 206 155 190 288
12ETER1611 160х110 10 3,020 0,0216 160 110 10 195 90 88,5 206 155 195 293
12ETER1612 160х125 10 3,120 0,0216 160 125 11,4 195 90 93,5 206 155 200 298
